Электрические водонагреватели с тепловым насосом — это высокоэффективные решения для подачи горячей воды для бытовых вод и могут использоваться в сочетании с тепловыми насосами для напольного отопления. В отличие от традиционных водонагревателей, тепловые насосы используют электричество для передачи существующего тепла из одного места в другое, а не для прямой генерации тепла.
Технология тепловых насосов широко применяется домовладельцами как для отопления, так и для охлаждения зданий, а также может быть настраивана как отдельная система бытовой горячей воды или как часть интегрированного решения, обеспечивающего как горячую воду, так и кондиционирование помещения.

24 часа горячей воды

Энергосбережение

Гринхаус

Настройка

Водоснабжение высокого давления

| Ёмкость (L) | 80 100 120 150 200 250 300 400 500 600 700 800 1000 |
| Материал для внутреннего резервуара | SUS304 / SUS316L / Duplex Steel 2205 |
| Внешний материал резервуара | Оцинкованная сталь с росписью SUS201 / SUS304 / SUS316L |
| Толщина изоляции (мм) | 50 стандартных, опционально 45/55/60/80/100 |
| Размер соединения (дюйм) | 1/2″ 3/4″ 1″ 5/4″ 6/4″ 2″ |
| Электрический обогреватель | 1"- 6/4" 1,5-3 кВт, 110-240 В, 50-60 Гц |
| Теплообменный материал | Нержавеющая сталь/медь TP2 |
1. Это изолированный водяной бак из нержавеющей стали с рабочим давлением 6 бар и испытательным давлением 10 бар в течение 10 минут.
2. Этот бак может быть подключён к различным источникам тепла (тепловым насосам, солнечным коллекторам, электрическим отоплением, газовым котлам и др.)

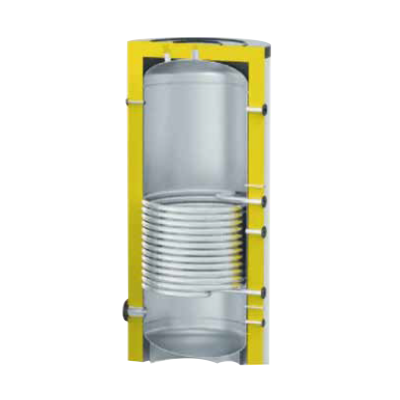

Наши водяные баки для тепловых насосов из нержавеющей стали предназначены для хранения горячей воды, нагреваемой тепловыми насосами. Благодаря изолированному хранению воды, множеству вариантов ёмкости и настраиваемым материалам теплообменника, они предоставляют гибкое решение для бытовых и легких коммерческих применений для горячей воды.
Доступные в объёме от 80 до 1000 литров, резервуары имеют рабочее давление 6 бар и предлагают варианты материалов для внутреннего бака SUS304, SUS316L и Duplex 2205. Теплообменники из нержавеющей стали или TP2, опциональные электрические нагревательные соединения и настраиваемая толщина изоляции позволяют адаптировать конфигурацию бака под различные требования проекта.
Независимо от того, используется ли она с отдельным тепловым насосом для бытовой горячей воды или интегрирована в мультиисточниковую систему отопления, подходящий бак можно выбрать в зависимости от мощности теплового насоса, потребления в воде и гидравлической конструкции.
Выбор подходящего водяного бака для теплового насоса требует большего соответствия его ёмкости с размером дома. Для монтажников и проектировщиков систем мощность теплового насоса — ещё одна важная отправная точка.
Слишком маленький резервуар может обеспечивать недостаток накопления горячей воды в пиковый спрос, тогда как чрезмерно большой резервуар может увеличить требования к установочному месту и увеличить потери тепла в режиме ожидания.
В следующей таблице приведены предварительные ориентиры мощности для распространённых диапазонов мощности тепловых насосов.
| Тепловой насос нагрева | Рекомендуемая ёмкость резервуаров | Ссылка на применение |
|---|---|---|
| 4–6 кВт | 150–200 L |
Небольшие жилые системы горячей воды |
| 8–12 кВт | 200–300 L |
Средние жилые приложения |
| 14 кВт и выше | 300 L+ |
Крупные жилые или более востребованные установки |
Эти диапазоны ёмкости являются предварительными ориентирами и должны быть подтверждены инженерными расчётами. Они не являются универсальными требованиями к размеру.
Окончательный выбор должен учитывать ежедневное потребление горячей воды, пиковый спрос на забор воды, температуру поступающей воды, целевую температуру накопления, способность теплового насоса по восстановлению воды, доступное время нагрева и производительность теплообменника.
Для проектов, требующих индивидуальной конфигурации, предоставляйте модель теплового насоса, номинальную мощность отопления, требуемую температуру хранения, ежедневный спрос на горячую воду и условия установки. Наша команда может изучить требования и порекомендовать соответствующую ёмкость бака.
Теплообменник играет важную роль в передаче энергии от нагревательной цепи теплового насоса к накопленной воде.
Наши водяные баки для тепловых насосов предлагают варианты материалов из нержавеющей стали и теплообмена из меди TP2, что позволяет клиентам выбрать подходящую конфигурацию в соответствии с условиями эксплуатации и требованиями проекта.
| Сравнение | Теплообменник из нержавеющей стали | Медный теплообменник TP2 |
|---|---|---|
| Характеристики материала | Хорошая механическая прочность и коррозионная устойчивость в подходящих водных условиях | Высокая теплопроводность и хорошая формоспособность |
| Теплопередача | Производительность зависит от площади катушки, геометрии, толщины стенки и условий эксплуатации | Более высокая теплопроводность материалов может поддерживать эффективную теплопередачу |
| Вопросы коррозии | Качество материала следует выбирать согласно химии воды | Совместимость должна оцениваться с учётом качества воды и условий цепи |
| Приоритет отбора | Долговечность и совместимость материалов | Теплопроводность и гибкость конструкции теплообменника |
Медь TP2 обладает большей теплопроводностью, чем нержавеющая сталь, что делает её привлекательным материалом для теплообменников. Однако фактическая теплопередача целого катушки также зависит от её площади поверхности, геометрии, расхода и разницы температур.
Нержавеющая сталь предлагает альтернативу для проектов, где важны механическая прочность и совместимость с определёнными условиями воды. Её пригодность всё равно следует оценивать с учётом реального химического состава воды и выбранной сорта нержавеющей стали.
Для обоих вариантов площадь поверхности катушки и перепад давления должны соответствовать требованиям теплового насоса.
Наши настраиваемые варианты теплообменников помогают учитывать различные модели тепловых насосов и требования к установке, не полагаясь на один материал для каждого проекта.
Водяные баки теплового насоса могут быть интегрированы в различные архитектуры систем, но расположение соединения зависит от того, как тепловой насос генерирует и передаёт тепло.
В типичной гидронной моноблочной конфигурации холодильная цепь находится внутри наружного теплового насоса. Нагрета вода или соответствующая теплопроводная жидкость циркулирует между тепловым насосом и системой внутреннего резервуара.
Для косвенной конфигурации бытовой горячей воды этот нагревательный контур передаёт энергию через внутреннюю теплообменную спираль бака.
Важные проектные аспекты включают изоляцию труб, требования к циркуляционному насосу, защиту от замерзания, расход и расстояние между тепловым насосом и резервуаром.
Системы с разделёнными тепловыми насосами используют отдельные внешние и внутренние компоненты, соединённые соответствующей системой.
Для сплит-систем, оснащённых внутренним гидроническим модулем, водяной бак может получать тепло через нагревательную цепь модуля и теплообменник резервуара.
Однако некоторые специализированные бытовые тепловые насосы для горячей воды используют соединение на основе хладагента к специально разработанному баку. Эти системы не автоматически взаимозаменяемы с обычными резервуарами с водонагревателями.
Правильный способ подключения должен быть подтвержден с системной схемой производителя теплового насоса и техническими требованиями.
При выборе резервуара для любой системы проверьте требуемый расход в нагревательных цепях, ёмкость теплообменника, размеры соединений, рабочее давление и расположение датчиков управления.
Наши водяные баки для тепловых насосов предлагают различные размеры соединений и варианты материалов теплообменника, что обеспечивает гибкость при наладке подходящего решения для косвенного хранения горячей воды.
Хотя все эти продукты используются в системах отопления и горячей воды, их функции различаются. Выбор правильного бака помогает избежать ненужных затрат на оборудование и неправильной конфигурации системы.
| Тип танка | Основная функция | Запасённая вода | Распространённое применение |
|---|---|---|---|
| Водяной бак теплового насоса | Хранит домашнюю горячую воду, нагреваемую совместимыми тепловыми насосами | Питьевая горячая вода в утверждённом бытовом баке | Тепловые насосы для бытовых систем горячей воды |
| Буферный резервуар | Обеспечивает дополнительное тепловое накопление и объём воды для гидронического нагревательного контура | Циркуляционная вода в системе отопления, не предназначенная для питья | Отопление помещений, тепловые насосы, котлы и многозонные системы |
| Бытовой бака для горячей воды | Хранит горячую воду для бытового или коммерческого потребления | Питьевая горячая вода в утверждённом бытовом баке | Душевые, кухни и общее домашнее горячее водоснабжение |
Водяной бак теплового насоса, предназначенный для бытовой горячей воды, хранит нагретую воду для бытового потребления. Внутренний теплообменник позволяет передавать тепло от совместимого нагревательного контура в хранимую воду.
A Буферный резервуар, в отличие от этого, в первую очередь предназначена для увеличения объёма воды и тепловой накопительной ёмкости гидронической системы отопления. Она может помочь компенсировать различия между генерацией тепла и спросом в зоне отопления.
Буферный бак не является прямой заменой бытового бака для горячей воды и не должен использоваться для подачи питьевой воды, если он не разработан специально и одобрен для этой цели.
Некоторые установки могут требовать оба продукта: водяной бак теплового насоса для бытовой горячей воды и буферный бак для цепи отопления пространства.
Оба продукта могут хранить питьевую горячую воду, но их выбор отличается.
Водяной бак теплового насоса сконструирован с учётом требований по теплопередаче и эксплуатации совместимой системы теплового насоса. Поэтому выбор теплообменника, выход тепла и проектирование подключения системы имеют особое значение.
A Бытовой бака для горячей воды— это более широкая категория продуктов, ориентированная на хранение воды для ежедневного потребления. В зависимости от конфигурации вода может нагреваться котлом, электрическим элементом, солнечной тепловой системой или тепловым насосом.
Окончательный выбор должен основываться на источнике тепла, потребности в горячей воде, планировке установки и необходимой конфигурации бака.
Потери тепла в режиме ожидания зависят от ёмкости резервуара, толщины изоляции, температуры хранения и условий окружающей среды.
Наши водяные баки для тепловых насосов используют стандартную толщину теплоизоляции 50 мм, с опциональной толщиной 45, 55, 60, 80 и 100 мм для различных требований проекта.
Конкретное значение тепловых потерь в резерве должно быть подтверждено с использованием тестовых данных соответствующей модели и заявленных условий тестирования. Для проектов с строгими требованиями к энергоэффективности, пожалуйста, запросите технические данные для выбранной конфигурации мощности и изоляции.
Совместимость зависит от архитектуры системы теплового насоса и его теплообменной конфигурации, а не только от назначения хладагента.
Для гидронных тепловых насосов тепло обычно передаётся в бытовой бак с горячей водой через отдельный водяной контур и внутренний теплообменник.
Для прямых конфигураций хладагента в резервуар может потребоваться специально разработанный и одобренный теплообменник.
Пожалуйста, укажите модель теплового насоса, схему подключения системы, выход отопления и рабочие параметры, чтобы можно было проверить совместимость перед заказом.
Максимальная допустимая скорость расхода зависит от выбранного материала катушки, размеров трубки, геометрии катушки, размера соединения и допустимого падения давления.
Не следует применять единый максимальный расход на каждый резервуар или конфигурацию теплообменника.
Для точного сопоставления, пожалуйста, укажите номинальную скорость расхода теплового насоса, рабочий температурный диапазон и допустимое падение давления. Соответствующие спецификации катушки затем можно пересмотреть для выбранного бака.
Существующая конфигурация продукции включает варианты подключения электрического обогревателя с указанной мощностью отопления от 1,5 до 3 кВт.
Вспомогательный электрический нагревательный элемент может обеспечивать дополнительное отопление при необходимости общей конструкции системы. Окончательные требования к номиналу обогревателя, напряжению, системе управления и электрической защите должны быть подтверждены для выбранного рынка резервуара и назначения.
Ищете водяной бак теплового насоса, подходящий для конкретной модели или проекта?
Пришлите нам вашу мощность теплового насоса, необходимую ёмкость хранения, рабочую температуру, предпочтительный материал теплообменника, расположение соединения и предполагаемое количество заказа.
С несколькими ёмкостью резервуаров, вариантами материалов из нержавеющей стали, настраиваемой изоляцией и теплообменниками из нержавеющей стали или TP2 из меди — мы поможем вам выбрать подходящую конфигурацию для вашего домашнего применения в горячей воде.
Свяжитесь с нами за техническими характеристиками, деталями кастомизации и предложением проекта.
